簡單教你學會計算直線導軌的負荷

像工業(yè)機器人的機械臂,前進時抓住工件運動,后退時就只有機械臂的自重,或像在工具機上,LM滑塊的負荷隨各種各樣的條件變動時,有必要綜合考慮這些變動負荷條件來進行壽命計算。平均負荷(Pm)指的是運行中LM滑塊的負荷大小由于各種各樣的條件而變動時,與這些變動負荷條件下的壽命具有相同壽命的一定大小的負荷。

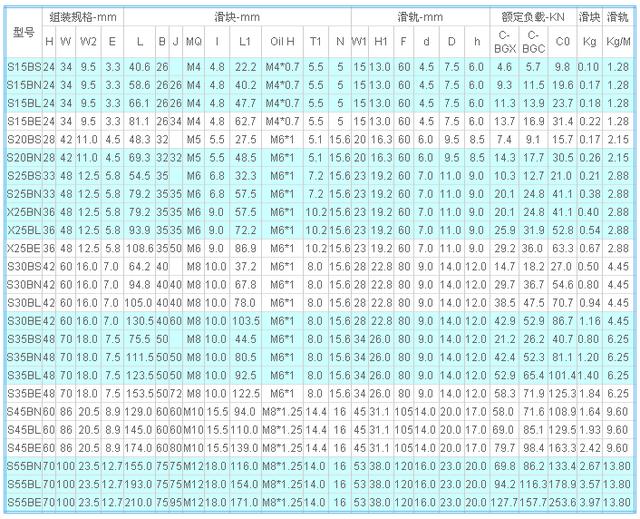

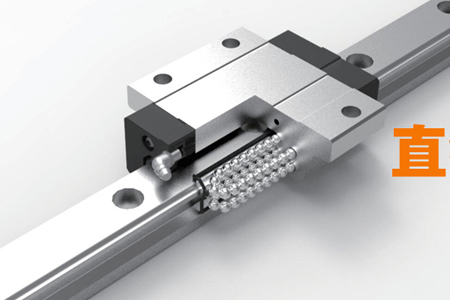

一種設備往往跟人的名字一樣，有多種稱呼。直線導軌也一樣！直線導軌又稱線軌、滑軌、線性導軌、線性滑軌，用于直線往復運動場合，且可以承擔一定的扭矩，可在高負載的情況下實現高精度的直線運動。在大陸稱直線導軌，臺灣一般稱線性導軌，線性滑軌。下圖為銳健直線導軌的規(guī)格負載等等的詳細參數！

直線導軌滑塊微動磨損是在溝道上有一些凹陷的坑，它們的間距基本等于鋼球的直徑。它是由于缺少油膜下的極短行程運行和震動中加速了氧化過程。當短行程使用LM導軌時，請使用 AFC潤滑脂，因為它能形成更強的油膜。 當然，長行程的在若干周期也需要進行潤滑。
