寬幅型滾珠
直線導軌―WE 系列特點及規格說明
WE 系列直線導軌特點
WE系列，采用四列鋼珠承受負荷設計，藉由45度的接觸角度設計，具備四方向等負載特色、及自動調心的功能，可吸收安裝面的裝配誤差，得到高精度的訴求。同時，增大線軌寬度及降低了組合高度，實現超高扭轉阻抗，在環境有要求空間限制時，或有大力矩作用的需求下，可采用單軸的方式使用。

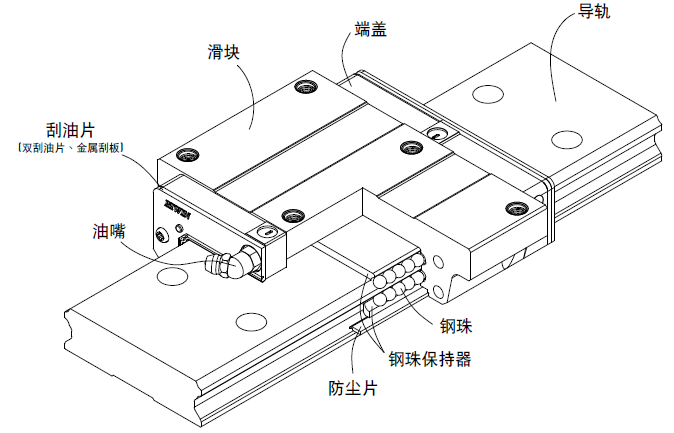

WE 本體結構
? 滾動循環系統：滑塊、導軌、端蓋、鋼珠、鋼珠保持器。
? 潤滑系統：油嘴、油管接頭
? 防塵系統：刮油片、底面塵封防塵片、導軌螺栓蓋、金屬刮板
產品規格說明

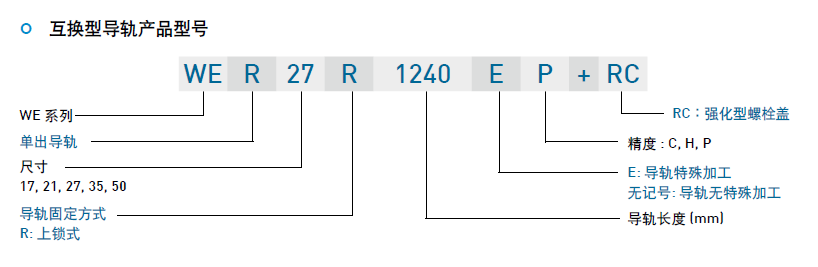

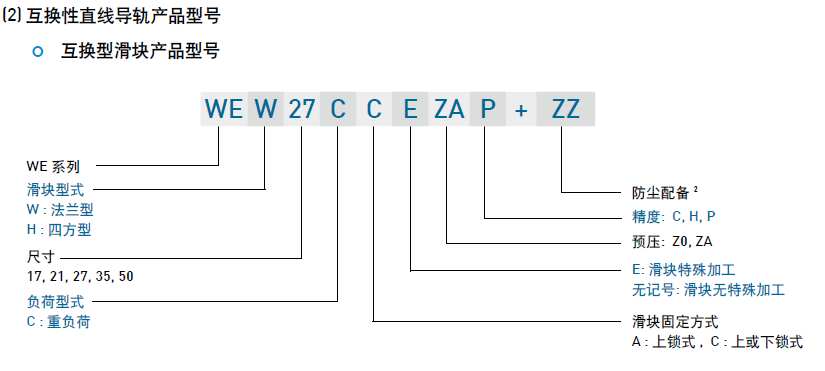

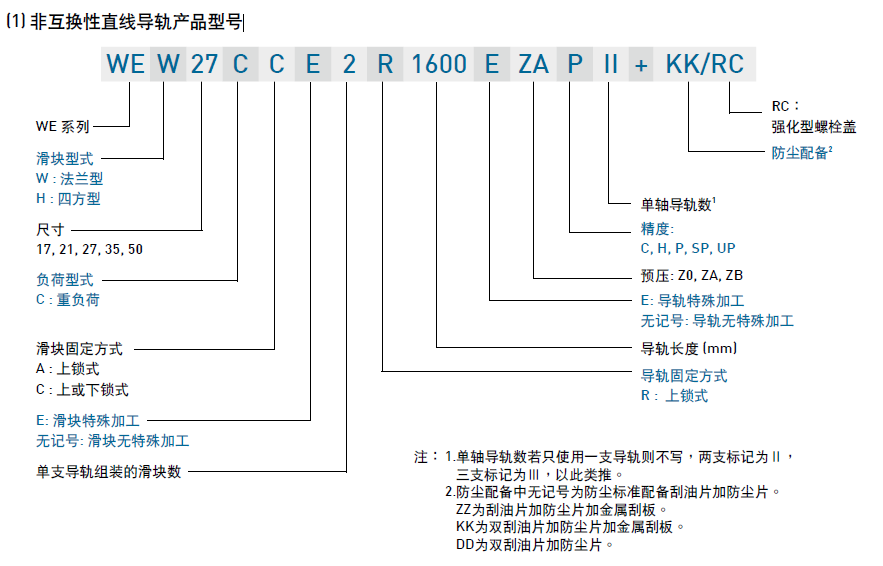

WE系列分為非互換性及互換性型兩種直線導軌，兩者規格尺寸相同，主要差異點在于互換性型之滑塊、導軌可單獨互換使用，較便利，但其組合精度無法達到非互換性型之超精密級以上的精度，不過由于HIWIN互換性型之組合精度目前已達到一定的水平，對不需配對安裝直線導軌的客戶而言，是一項便利的選擇。直線導軌的產品規格型號主要標明直線導軌尺寸、型式、精度等級、預壓等規格要求，以利訂貨時雙方對產品的確認。
